投票用紙分類機 GTS-1000

特長

GTS-1000は表裏・天地をそろえて仕分け、1回の操作で1区分を1スタッカーに収納します。

※表裏・天地ぞろえ機能がない製品は、1区分につき複数のスタッカーが必要となります。



開披作業時の表裏・天地ぞろえが不要

票ぞろえ作業人員を約86％削減。開披作業は、票の天地・表裏混合状態のままセットするだけであとは自動的に同じ向きにそろえて分類します。
これにより、候補者数にかかわらず、票の長手と短手をそろえるだけで対応可能に。一次点検作業人員の大幅な削減が図れます。

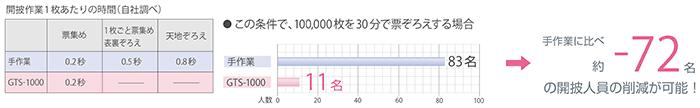

■人員削減効果

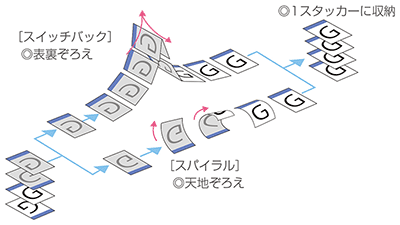

■表裏・天地ぞろえイメージ図

・スイッチバックとスパイラルを組み合わせた反転装置により、表裏・天地をそろえます。

・疑問票、他事記載票も、一定方向にそろえて指定スタッカーに収納します。

・投票用紙の順番は変わりません。

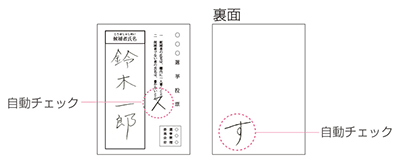

他事記載の有無を両面チェック

開披・点検作業の工数を大幅削減。GTS-1000は、投票用紙の両面を自動でチェックし、他事記載票を指定スタッカーに収納します。
投票用紙両面の他事記載を目視で確認する作業が不要となりました。

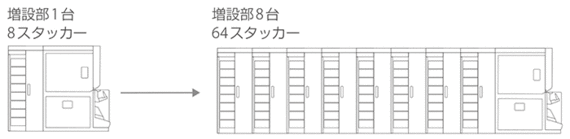

最大64スタッカーで一度に小分類も可能

中分類・小分類・一次点検作業を大幅に削減。
増設部を、最大8台接続することで、64スタッカーの作業ラインを構築。
表裏・天地ぞろえ機能＋64スタッカーのシナジー効果により、候補者64名以下の選挙では、1回の操作で小分類までを自動化できます。



スペック

モード設定[自書式選挙モード]、[記号式選挙モード]、[最高裁判官国民審査 (集計モード / 計数モード) ]、[計数モード]
処理速度660枚 / 分
※自書式・記号式・国民審査・計数モード共通
※用紙サイズにより変動あり
外形寸法[本体部] 540 (W) × 435 (D) × 660 (H)mm　[増設部] 260 (W) × 380 (D) × 660(H)mm
質量[本体部] 73kg　[増設部] 31kg
消費電力[8スタッカー時]   800 (W) × 435 (D) × 660 (H)mm / 104kg / 待機時150W　定格360W
[16スタッカー時] 1,060 (W) × 435 (D) × 660 (H)mm / 135kg / 待機時180W　定格430W
[24スタッカー時] 1,320 (W) × 435 (D) × 660 (H)mm / 166kg / 待機時210W　定格500W
[32スタッカー時] 1,580 (W) × 435 (D) × 660 (H)mm / 197kg / 待機時240W　定格570W
[40スタッカー時] 1,840 (W) × 435 (D) × 660 (H)mm / 228kg / 待機時270W　定格640W
[48スタッカー時] 2,100 (W) × 435 (D) × 660 (H)mm / 259kg / 待機時300W　定格710W
[56スタッカー時] 2,360 (W) × 435 (D) × 660 (H)mm / 290kg / 待機時330W　定格780W
[64スタッカー時] 2,620 (W) × 435 (D) × 660 (H)mm / 321kg / 待機時360W　定格850W
※突起部を除く
※管理パソコン、プリンター、付属品は除く
■投票用紙分類機〈GTS-1000〉は「特許第5091359号」と「特許第5091360号」の技術を採用しています。
